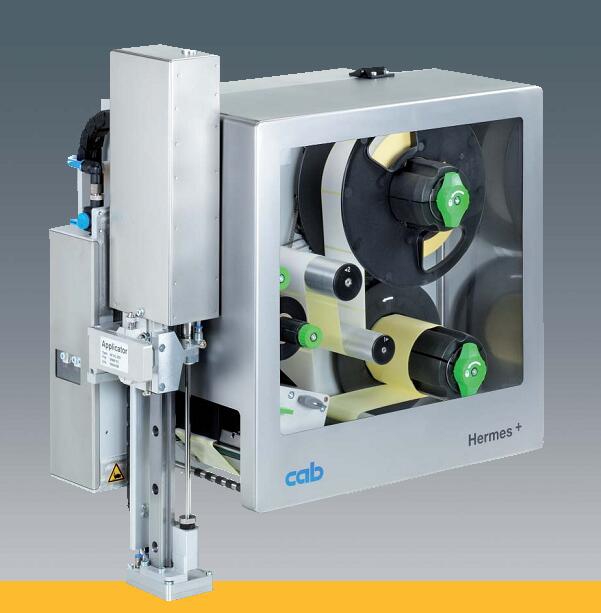

CAB Hermes+系列

針對行進中包裝的即時貼標

標簽會先被置于包裝前側或后側。可從包裝的所有方向進行貼標。
墊片在標簽剝離板前就會定位。標簽在打印同時就會由墊片所吸附。

使用旋轉氣缸將標簽置于產品上。傳感器可偵測包裝并操作擺臂在貼標后將壓貼墊片移動到起始位置。


1 擺臂長度

2 擺動角度 0 - 90°

貼標模塊 - 前側貼標手臂 3014 / 3016

壓貼墊片
使用壓貼墊片可精準將標簽壓貼于平坦和凹凸不平的的產品表面上。

壓貼墊片加裝彈簧伸縮
加裝彈簧伸縮吸附板可貼標在傾斜達 15° 的平面上。垂直偏移值在標簽區域內可達 10 mm 的高度。

吹貼墊片
標簽可透過氣壓噴射在離產品表面 5-10mm 之距離完成吹貼動作。

規格數據	壓貼墊片	壓貼墊片加裝彈簧伸縮	吹貼墊片
	3014/16 L/R 1100	3014/16 L/R 3100	3014 L/R 2100
標簽寬度 Hermes+4 mm 標簽寬度 Hermes+6 mm	25 - 114	80 - 114	25 - 114
	25 - 174	80 - 174	-
標簽高度 Hermes+4 mm 標簽高度 Hermes+6 mm	8- 250	80 - 250	10 - 100
	25 - 250	80 - 250	25 - 100
產品位置 靜止 產品位置 直線移動
貼標位置 上方 貼標位置 側面 貼標位置 前側 貼標位置 后側
產品高度    可變動
擺臂長度2) mm	200/300/400	200/300/400	200/300/400
擺動角度	0-90°	0-90°	0-90°
運作氣壓值  bar	4,5	4,5	4,5
貼標速度1) 貼標循次數/分	15	15	15

1. 由手臂長度 100 mm 、標簽高度 40 mm、打印速度 100 mm/s 所計算得出
2. 擺臂長度定義為達 90° 的貼標位置（標簽下邊緣）在 Hermes+ 機座區域下方

視頻連接

Hermes打印自動貼標系統視頻：https://www.cab.de/media/videos/cab_Hermes_C_4136_tw.mp4

Hermes+前側貼標手臂貼標視頻：https://www.cab.de/media/videos/hermesplus_3014_cn.mp4
